【AutoCADのメモ】 MIRRORコマンド ~鏡映しのオブジェクトを作成する

CAD
スポンサーリンク

AutoCAD用のメモです。
私が使用しているのは「Autodesk AutoCAD LT 2019」です。
使用バージョンによってやり方が異なる可能性があるので注意です。
この記事は、私が過去に困った際の解決方法をまとめています。
同様の条件で途方にくれている人がいましたら役に立つかもしれません。

今回は、「MIRRORコマンドの使い方」について記述していきます。

コマンドとは?

コマンドは、特定の文字列を直接入力することで使用可能な機能のことです
画面上部のエリア(ツールバー?メニューバー??)に存在するものもありますが、慣れると探すよりも入力した方が早くなります。

コマンドの種類は多彩な上に検索しても機械的な説明ばかりでわかりづらいものが多い為、実際に使ってみた具合を書き残しておこうという魂胆の記事となっています。

肝心のコマンドの使い方ですが、画面下に「ここにコマンドを入力」というエリアがあるので、ここに入力すれば問題ないです。
わざわざそこをクリックせずとも適当にキーボード入力しても反応してくれますけどね

コマンドを使用する場合は、まず初めにEscapeキー(キーボード左上のescキー)を押すことを推奨します
これを推奨する理由は、誤って図面内の何かを選択してしまっていた場合にコマンドの暴発を防ぐためです。
コマンドによっては特定のオブジェクト(線・円・テキストボックスなどのこと)を選択してからコマンドを入力という手順でも機能しますので、とりあえずescキーを押す癖を付けておくとミスが減りますよ?
また、特定のコマンドは解除しなければ連続して発動するものがあるので、終わり際にもescキーを押しましょう。

ちなみに、説明で使用している図はAutoCADではなくExcelで描いています。
理由は単純で、記事をまとめているのは自宅、つまり自宅PCにAutoCADなんて入ってないからです。
家のPCに製品版AutoCAD突っ込んでも使い道ないしさ…仕方ないね(´・ω・`)

MIRRORの機能

「MIRROR」は、鏡映しのオブジェクトを作成する機能です
「ホーム」の「修正」の中にある「鏡像」「MIRROR」に該当します。
右クリックでは出てこないんですよね。
横文字を使わずに言葉で表すと、上下反転か左右反転の図形を作成する機能と言えます。
一見複雑な図形もこの機能を用いれば容易に作成できたりするので、覚えておくと便利です。

MIRRORの基本的な使い方

では、使い方の説明をしていきます。

①オブジェクトを選択して「MIRROR」と入力したらEnterキーを押す。
形状を反転して複製したいオブジェクトを選択します。
コマンド全般に言えますが、大文字小文字の区別は無いので、「mirror」で構いません。
「mirror」と入力してEnterキーを押してからオブジェクトを選択しても問題ないです。

②軸を指定する。
どこを軸としてオブジェクトを反転させるか決定します。
軸は2点をクリックした時点で決定されるので、Enterキーを押す必要はないです。

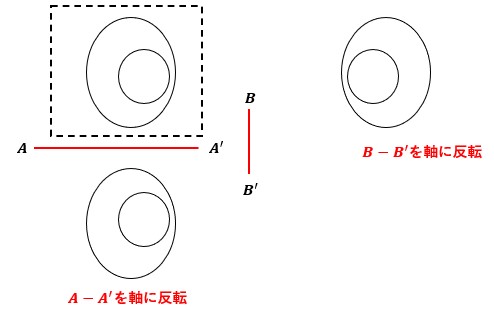

例えば、図1において点線で囲まれたオブジェクトを選択してあるとします。
この時、横線A-A’を軸に指定した場合は上下対称となるオブジェクトが複製され、縦線B-B’を軸に指定した場合は左右対称となるオブジェクトが複製されます。

図1

③複製元のオブジェクトを消去するか残すか選択する。
②まで終えると、「元のオブジェクトを消去しますか?[はい(Y) いいえ(N)]」と出てきます。
デフォルトでは「いいえ」になっているので、そのままEnterキーを押すと複製元のオブジェクトは残ります。
複製元のオブジェクトを消去したい場合は「Y」と入力してからEnterキーを押しましょう。
ちなみに、一度「はい(Y)」を選んだとしても、次回以降もデフォルトは「いいえ(N)」のまま変化することはありません。

MIRRORのコマンドオプションについて

MIRRORにはコマンドコマンドオプションはありません。

以上、MIRRORコマンドの使い方についてでした。
